Slimchain * 24 V modelde birçok kullanım olanakları bulunan göze hitap eden dizaynlı zincirli motor
- Dar ve şık görünüm optimum cephe desenine entegre edilmektedir
- Havalandırma ve DIT için serbest ayarlanabilen tahrik stroku ve kişisel hızlar.
- Özel model olarak temin edilebilir - strok, kablo uzunluğu, renk ve sola/sağa açılım yapılandırılabilir
- Harici bir kumanda cihazı olmadan maksimum dört motorun senkronizasyonu
- Çalışma modunu değiştirmek için (Solo/Syncro, Master/Slave) DIP anahtarı
- Smart fix montaj sistemi ile kolay ve hızlı montaj
- IQ windowdrive - Akıllı tahrik kontrol ünitesi
- EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir
Uygulama Alanları
- Cephe alanında DIT (duman ve ısı tahliyesi) ve doğal havalandırma (24 V)
- Atık hava tahliye ve hava besleme sistemi için
- Pivot açılımlı, üstten menteşeli ve döner kanatlı içe doğru ve dışa açılımlı pencereler
- İndirip katlamalı ve paralel açılımlı pencere
- Ahşap, PVC veya metal pencere montaj
- Kanat, kasa veya entegre montaj şekli
- Power lock kilit motoru kombinasyonu ile sistem çözümü
Kaynak objelerde ve videolarda montaj örnekleri

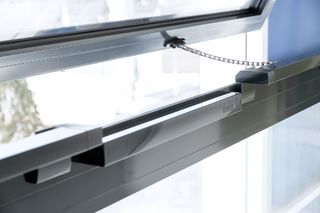

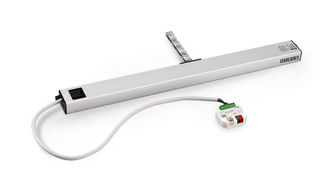

Zincirli motor Slimchain
Zincirli motor Slimchain Ofis binasında © Exorbitart / GEZE GmbH

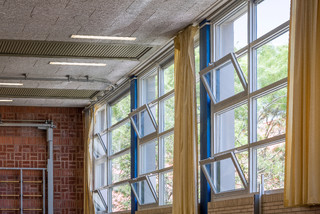

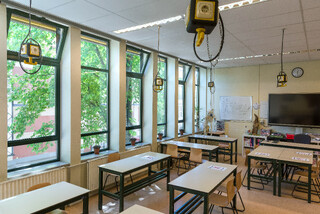

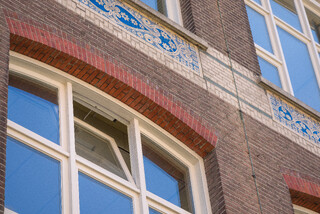

Praedinius lisesinde havalandırma çözümü
Otomatik pencereler kullanıcı dostu havalandırma çözümüdür. Pencere sistemleri, esnek şekilde bina idare teknolojisine entegre edilebilir, böylelikle pencereler belirlenmiş zamanlarda veya belirli durumlarda otomatik olarak açılır ve kapanır. © Zweitse Korten / GEZE GmbH

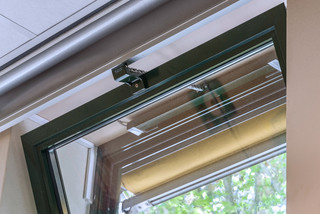

Slimchain 24V zincirli tahrik
Praedinius lisesinde pencere motorları hava kalitesi sensörlerine bağlıdır. Böylelikle odada çok yüksek bir CO₂ değeri tespit edildiğinde pencereler otomatik açılır. © Zweitse Korten / GEZE GmbH
Slimchain 24V zincirli motor
Konforlu ve kullanıcı dostu havalandırma çözümü: Praedinius lisesinde pencere motorları hava kalitesi sensörlerine bağlıdır ve hava kalitesi düştüğünde otomatik açılır. © Zweitse Korten / GEZE GmbH
Power lock ve Slimchain
Power lock kilit motoru ile birlikte birçok kullanım olanakları bulunan hoş tasarımlı Slimchain zincirli motor. © GEZE GmbH
Power lock ve Slimchain
Power lock kilit motoru ile birlikte birçok kullanım olanakları bulunan hoş tasarımlı Slimchain zincirli motor. © GEZE GmbH

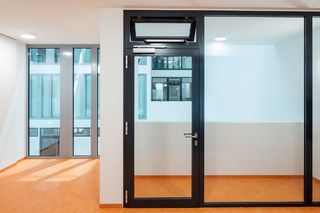

TS 5000 ECline Slimchain kasa montajıyla, Leonberg belediye binasında monte edildi
Kapının kolay açılması ve konforlu kullanımı için açma destekli, engelsiz erişimli tek kanatlı kapılar için üstten monte kapı hidroliği, raylı © Jürgen Pollak / GEZE GmbH

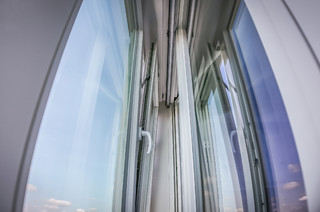

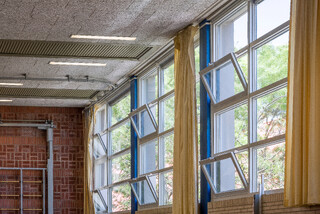

Praedinius lisesinde Slimchain 24V pencere motorları
Temiz hava konforlu açılabilen pencerelerle başlar. Burada otomatik motorlar en iyi şekilde komple CO₂, sıcaklık, yangın veya duman dedektörleri veya KNX üzerinden elektronik kumandalı şekilde bina yönetim sistemine bağlıdır. © Zweitse Korten / GEZE GmbH

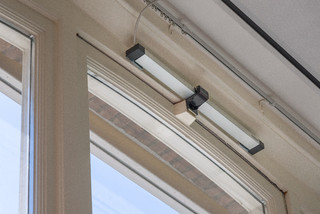

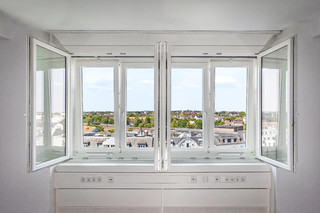

Zincirli motor Slimchain, Kilitleme motoru Power lock
Birçok kullanım olanağı bulunan hoş tasarımıyla zincirli motor 24 V modelinde, bir konuta monte edildi © GEZE GmbH

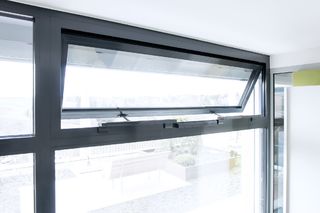

Zincirli motor Slimchain, Bir ofis binasında monte edilmiş
Cephe alanında duman ve ısı tahliye sistemi ve doğal havalandırma (24 V) Atık hava ve besleme havası sistemlerinde kullanımı mümkündür © Exorbitart / GEZE GmbH
Zincirli motor Slimchain Bir ofis binasında monte edilmiş LZR-i100 lazer tarayıcıyla
Zincirli motor Slimchain Birçok kullanım olanağı bulunan hoş tasarımıyla LZR-i100 lazer tarayıcı ile © Jürgen Pollak / GEZE GmbH
Güvenlik notu
Aşağı düşen pencere kanat’ları çevrede bulunan insanların canı ve hayatı için önemli bir tehlike oluşturabilirler Bu nedenle GEZE motor’larının pivot açılımlı pencerelerde kullanılmasında GEZE emniyet makası makaslarının kullanılması zorunlu bir mecburiyettir
Ürünün teknik özellikleri
| Slimchain | |
| Ölçüler | 25 x 44 mm |
| Çerçeve üzerinde ihtiyaç duyulan yer (min.) | İçe açılımlı çerçeve montajı: 40 mm, İçe açılımlı kanat montajı: 16/21 mm,Dışa açılımlı çerçeve montajı: 31 mm |
| Kanat üzerinde ihtiyaç duyulan yer (min.) | İçe açılımlı çerçeve montajı: 40 mm, İçe açılımlı kanat montajı: 34/29 mm,Dışa açılımlı çerçeve montajı: 19 mm |
| RWA açılma hızı | 15 mm/s |
| Havalandırma açılma hızı | 5 mm/s |
| Kapatma hızı (maks.) | 5 mm/s |
| Basınç kuvveti (maks.) | 100 N (stroka bağlı), bkz. güç aktarım yolu diyagramı |
| Kapalı tutma gücü (maks.) | 2000 N |
| Çekme kuvveti | 300 N |
| Kanat ağırlığı | 200 kg* |
| Bini bölgesi | 0 - 23 mm (uygulama ve konsol kitine bağlı olarak) |
| Çalışmada gerilimi | 24 V ± %25 |
| Çalışma gerilimi | 24 V DC |
| Akım alımı | 1.1 A |
| Kullanım alanına göre elektrik tüketimi | Havalandırma (24 V): 0,9 A; RWA (18 V): 1,1 A |
| Güç Çekişi | 22 W |
| Çalışma çevrimi | 30 % |
| Bağlantı kablosu özel uzunluk | 5 m, 7.5 m |
| Min. kablo kesiti | 0.75 mm² |
| Anzahl der Adern | 4 kablo_telleri |
| Çalışma sıcaklığı | -5 - 70 °C |
| Koruma türü | IP40 |
| Koruma sınıfı | III |
| Senkron fonksiyonu | Evet |
| Açılma hızı ayarlanabilir (havalandırma) | Evet |
| İlave kilit mekanizması temin edilebilir | Evet |
| İlave kilit mekanizma türü | Kilit mekanizma tahriği |
| Strok kısaltılışının türü | Ayar cihazı, Fabrika ayarı |
| Limit pozisyonu kapatmasının dışarı sürülmesi | elektronik olarak dahili bir doğrusal kodlayıcı üzerinden |
| Limit pozisyonu kapatmasının geri çekilmesi | Elektronik olarak elektrik tüketimi üzerinden |
| Aşırı yük kapatması | Evet |
| 60 sn içinde komple açılım | evet, kilit mekanizma tahriği dahil |
| NRWG kontrol edildi | Evet |
| DDIC ek bilgi | evet, kilit mekanizma tahriği dahil |
| Motor senkronizasyon sayısı | 4 |
| KNX- için hazır | Evet |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Pivot açılımlı pencere için DIŞA DOĞRUI AÇILIMLI kasa montajı | Evet |
| Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Döner açılımlı pencere DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
| Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Üstten menteşeli pencere için DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
| Kaydırmalı üstten dönel pencere için DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
| Paralel açılımlı pencere için DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
İndirmeler
LABELLING OBLIGATION: © Jürgen Biniasch / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Biniasch / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Zweitse Korten / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH

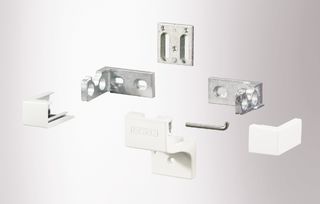

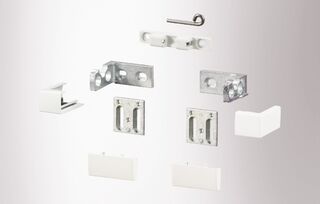

Çeşitler ve Montaj malzemeleri
* Sergilenen ürünler hakkında bildirim
Yukarıda belirtilen ürünler, ülkeden ülkeye biçim, tür, nitelik ve fonksiyon (tasarım, boyut, kullanılabilirlik, onaylar, standartlar vs.) açısından değişebilir. Sorularınız için lütfen sizinle ilgilenen GEZE görevlisine başvurun veya bize bir e-posta gönderin E-Mail .
