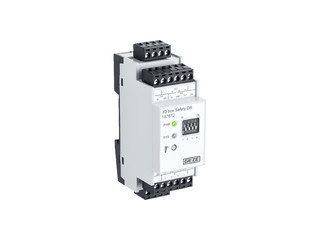

IQ box Safety * Güç tahrikli pencerelerde tehlike noktalarını korumak için emniyet şalter modülü
- Makine Direktifine (koruma sınıfı 4) göre güç tahrikli pencereler için risk değerlendirmesi uyarınca en yüksek koruma sınıfı gerekliliklerini karşılar
- DIN EN 13849-1'e göre TÜV tarafından test edilmiş fonksiyonel emniyet
- Dört sensör bağlantısı, anahtarlama şeritleri veya temassız sensörler ile tahsis edilebilir
- Hızlı ve kolay kablolama için geçmeli klemenslere sahip üst başlık rayı gövdesi
- Servis durumunda pencereyi manuel olarak kapatmak için entegre basma buton
- Önceden ayarlanmış standart parametreler sayesinde hızlı ve kolay kullanıma alma
IQ box Safety, ana ve tali kapanma kenarlarını koruyarak otomatik havalandırma pencerelerinin emniyetli bir şekilde kapanmasını sağlar. Sensörler yabancı bir cisim algıladığında cam durdurulur veya kapanma hareketi tersine çevrilir. Özellikle okullarda ve çocuk yuvalarında, çocuklar korunmaya ihtiyaç duyduğundan otomatik havalandırmayı uygulayabilmek için parmak sıkışma koruması gereklidir.
Uygulama Alanları
- IQ windowdrive 24 V tahrik üniteleri ile otomatik güç tahrikli pencerelerde kapanma kenarı emniyeti
- Emniyet anahtarlama şeritlerini ve temassız sensörleri bağlamak için
- Dört pencereye kadar pencere motoru ve iki kilit motoru için her pencere başına bir IQ box Safety
- Doğal havalandırma, duman ve ısı tahliyesi (DIT) için
- Bütün kumandalar için uygundur (DIT kontrol paneli, 24 V güç kaynağı, IQ box KNX, IQ gear)
Ürünün teknik özellikleri
| IQ box Safety | |
| Ölçüler | 35 x 90 x 60 mm |
| Montaj şekli | Üst başlık ray montajı |
| Çalışma gerilimi | 24 V DC |
| Akım alımı | 0.1 A |
| Kablo boyutu (maks.) | 2.5 mm² |
| Motorların maks. uzunluğu | 50 m |
| Temassız sensörlerin maks. kablo uzunluğu | 10 m |
| Emniyet anahtarlama şeritlerinin maks. kablo uzunluğu | 200 m |
| Sensör girişleri | 4 Stk. |
| Tahrik üniteleri yazılımı | Motorların yazılım durumu (IQ windowdrive) V3.2 veya daha yüksek ya da F1200+’da V1.0 olmalıdır. |
| Çalışma sıcaklığı | -5 - 70 °C |
| Koruma türü | IP20 |
| Koruma sınıfı | III |
| Onaylanmış emniyet anahtarlama şeritleri | 4,5k - 22k Ohm |
İndirmeler
LABELLING OBLIGATION: © GEZE GmbH
Çeşitler ve Montaj malzemeleri
* Sergilenen ürünler hakkında bildirim
Yukarıda belirtilen ürünler, ülkeden ülkeye biçim, tür, nitelik ve fonksiyon (tasarım, boyut, kullanılabilirlik, onaylar, standartlar vs.) açısından değişebilir. Sorularınız için lütfen sizinle ilgilenen GEZE görevlisine başvurun veya bize bir e-posta gönderin E-Mail .
