Powerchain * Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor
- DIT vakası durumunda, ağır pencere de dahi çabuk açma hızı
- Havalandırma ve DIT için serbest ayarlanabilen tahrik stroku ve kişisel hızlar.
- Özel model olarak temin edilebilir - yapılandırılabilir strok, kablo uzunluğu ve renk
- Harici bir kumanda cihazı olmadan maksimum dört motorun senkronizasyonu
- Çalışma modunu değiştirmek için (Solo/Syncro, Master/Slave) DIP anahtarı
- Smart fix montaj sistemi ile kolay ve hızlı montaj
- IQ windowdrive - Akıllı tahrik kontrol ünitesi
- EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir
Uygulama Alanları
- Bina cephesi ve çatı alanında duman ve ısı tahliyesi (DIT) ve doğal havalandırma (24 V)
- Atık hava tahliye ve hava besleme sisteminde kullanılabilir
- Pivot açılımlı, üstten menteşeli ve döner kanatlı içe doğru ve dışa açılımlı pencereler
- Çatı penceresi
- Ahşap, PVC veya metal pencere montaj
- Kanat ve kasa montajı
- Dört adet tahrik ünitesine kadar senkronizasyon
- Power lock kilit motoru kombinasyonu ile sistem çözümü
Kaynak objelerde ve videolarda montaj örnekleri
Montreux tren istasyonunun dış görünümü
Montreux tren istasyonunun dış görünümü © Lorenz Frey / GEZE GmbH
Montreux tren istasyonunun dış görünümü
Montreux tren istasyonunun dış görünümü © Lorenz Frey / GEZE GmbH
Montreux tren istasyonunun dış görünümü
Montreux tren istasyonunun dış görünümü © Lorenz Frey / GEZE GmbH
Montreux tren istasyonunun dış görünümü
Montreux tren istasyonunun dış görünümü © Lorenz Frey / GEZE GmbH
Montreux tren istasyonunun dış görünümü
Montreux tren istasyonunun dış görünümü © Lorenz Frey / GEZE GmbH
Katlanır kollu motor K 600 F Montreux tren istasyonu
Pencerelere montaj şekli için katlanır kollu motor © Lorenz Frey / GEZE GmbH
Montreux tren istasyonunun Seyahat acentası iç mekan girişi
Montreux tren istasyonu seyahat acentası girişi © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreaux tren istasyonu tarihi merdiven © Lorenz Frey / GEZE GmbH
Katlanır kollu motor K 600 F Montreux tren istasyonu
Pencerelere montaj şekli için katlanır kollu motor © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreux Tren istasyonu iç mekan © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreaux tren istasyonu tarihi merdiven © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreaux tren istasyonu tarihi merdiven © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreaux tren istasyonu tarihi merdiven © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreaux tren istasyonu tarihi merdiven © Lorenz Frey / GEZE GmbH
Katlanır kollu motor K 600 F Montreux tren istasyonu
Pencerelere montaj şekli için katlanır kollu motor © Lorenz Frey / GEZE GmbH
Montreux Tren İstasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Montreux Tren İstasyonu
Tarihi merdiven © Lorenz Frey / GEZE GmbH
Montreux Tren İstasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Montreux Tren İstasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Flatscan W sol Montreux Tren İstasyonu
Flatscan W sol Montreux Tren İstasyonu © Lorenz Frey / GEZE GmbH
Katlanır kollu motor K 600 F Montreux tren istasyonu
Pencerelere montaj şekli için katlanır kollu motor © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreux Tren İstasyonu Eczane iç mekan © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Montreux Tren İstasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreaux tren istasyonu tarihi merdiven © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Flatscan W sağ Montreux Tren İstasyonu
Flatscan W sağ Montreux Tren İstasyonu © Lorenz Frey / GEZE GmbH
Zincirli motor Powerchain Emniyet makasıyla
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor, bir konuta monte edildi © GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
ÖAMTC merkezinin tavanında Powerchain zincirli motor
Intelligente Fensterantriebe aus der GEZE IQ Windowdrive serisinden akıllı pencere motorları tavandaki büyük yüzeyli pencereler için de uygundur. © Sigrid Rauchdobler / GEZE GmbH
Güvenlik notu
Aşağı düşen pencere kanat’ları çevrede bulunan insanların canı ve hayatı için önemli bir tehlike oluşturabilirler Bu nedenle GEZE motor’larının pivot açılımlı pencerelerde kullanılmasında GEZE emniyet makası makaslarının kullanılması zorunlu bir mecburiyettir
Ürünün teknik özellikleri
| Powerchain | |
| Ölçüler | 36 x 51 mm |
| Çerçeve üzerinde ihtiyaç duyulan yer (min.) | İçe açılımlı çerçeve montajı: 50/61 mm (döner kanat DIN L için), İÇE AÇILIMLI kanat montajı: 30/41 mm (döner kanat DIN R için), DIŞA AÇILIMLI çerçeve montajı: 50 mm |
| Kanat üzerinde ihtiyaç duyulan yer (min.) | İçe açılımlı çerçeve montajı: 40 mm, İçe açılımlı kanat montajı: 50 mm, Çerçeve montajı AW 30/41 mm (döner kanat DIN R için) |
| RWA açılma hızı | 15 mm/s |
| Havalandırma açılma hızı | 5 mm/s |
| Kapatma hızı (maks.) | 5 mm/s |
| Basınç kuvveti (maks.) | 600 N (stroka bağlı), bkz. güç yolu diyagramı |
| Kapalı tutma gücü (maks.) | 3000 N |
| Çekme kuvveti | 600 N |
| Kanat ağırlığı | 200 kg* |
| Bini bölgesi | 0 - 23 mm (uygulama ve konsol kitine bağlı olarak) |
| Çalışmada gerilimi | 24 V ± %25 |
| Çalışma gerilimi | 24 V DC |
| Akım alımı | 1.5 A |
| Kullanım alanına göre elektrik tüketimi | Havalandırma (24 V): 1,2 A; RWA (18 V): 1,5 A |
| Güç Çekişi | 36 W |
| Çalışma çevrimi | 30 % |
| Bağlantı kablosu özel uzunluk | 5 m, 7.5 m |
| Min. kablo kesiti | 0.75 mm² |
| Anzahl der Adern | 4 kablo_telleri |
| Çalışma sıcaklığı | -5 - 70 °C |
| Koruma türü | IP40 |
| Koruma sınıfı | III |
| Senkron fonksiyonu | Evet |
| Açılma hızı ayarlanabilir (havalandırma) | Evet |
| İlave kilit mekanizması temin edilebilir | Evet |
| İlave kilit mekanizma türü | Kilit mekanizma tahriği |
| Strok kısaltılışının türü | Ayar cihazı, Fabrika ayarı |
| Limit pozisyonu kapatmasının dışarı sürülmesi | elektronik olarak dahili bir doğrusal kodlayıcı üzerinden |
| Limit pozisyonu kapatmasının geri çekilmesi | Elektronik olarak elektrik tüketimi üzerinden |
| Aşırı yük kapatması | Evet |
| 60 sn içinde komple açılım | evet, 800 mm açılım mesafesine kadar, kilitleme mekanizması dahil |
| NRWG kontrol edildi | Evet |
| DDIC ek bilgi | evet, 800 mm açılım mesafesine kadar, kilitleme mekanizması dahil |
| Motor senkronizasyon sayısı | 4 |
| KNX- için hazır | Evet |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Pivot açılımlı pencere için DIŞA DOĞRUI AÇILIMLI kasa montajı | Evet |
| Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Döner açılımlı pencere DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
| Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Üstten menteşeli pencere için DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
| Çatı penceresi DIŞA DOĞRU AÇILIMLI | Evet |

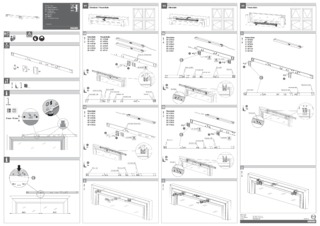

İndirmeler
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH

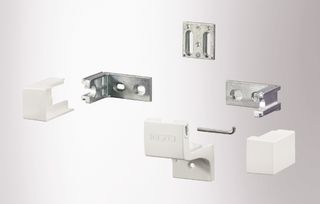

Çeşitler ve Montaj malzemeleri
* Sergilenen ürünler hakkında bildirim
Yukarıda belirtilen ürünler, ülkeden ülkeye biçim, tür, nitelik ve fonksiyon (tasarım, boyut, kullanılabilirlik, onaylar, standartlar vs.) açısından değişebilir. Sorularınız için lütfen sizinle ilgilenen GEZE görevlisine başvurun veya bize bir e-posta gönderin E-Mail .
