E 250 NT * Pistonlu motor kompakt yapı tarzı ile geniş kullanım alanı
- Havalandırma ve DIT için serbest ayarlanabilen tahrik stroku ve kişisel hızlar.
- Harici bir kumanda cihazı olmadan maksimum dört motorun senkronizasyonu
- Çalışma modunu (Solo/Syncro, Master/Slave) kolayca değiştirmek DIP anahtarı
- IQ windowdrive - Akıllı tahrik kontrol ünitesi
- EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir
Uygulama Alanları
- Bina cephesi ve çatı alanında doğrudan açılım için duman ve ısı tahliyesi (DIT) ve doğal havalandırma (24 V)
- Pivot açılımlı, üstten menteşeli ve döner kanatlı içe doğru ve dışa açılımlı pencereler ve ayrıca çatı pencereleri
- Atık hava tahliye ve hava besleme sisteminde kullanılabilir
- E 250 NT sadece kuru mekanlar için, E 250 NT AB varyasyonu korunaklı dış mekanlar için (örn. sundurmalar)
- Ahşap, PVC veya metal pencere montaj
Kaynak objelerde ve videolarda montaj örnekleri
Elektrikli pistonlu motor E 250 N bir ofis binasında monte edildi
E 250 NT, bina cepheleri ve tavan alanında doğrudan açılıma yönelik duman ve ısı tahliye sistemi ve doğal havalandırma gibi geniş bir kullanım alanına sahip kompakt bir pistonlu motordur. Ayrıca, bu, aynı zamanda içe doğru ve dışa doğru açılan, devirmeli, katlamalı ve döner kanatlara sahip pencerede de uygulanabilir. © Jürgen Pollak / GEZE GmbH
Pistonlu motor E 250 NT

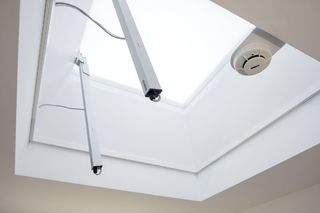

Pistonlu motor E 250 NT Bir konutta kurulu çok çeşitli uygulamalara sahip kompakt yapı şeklinde elektrikli pistonlu motor © GEZE GmbH
E 250 NT

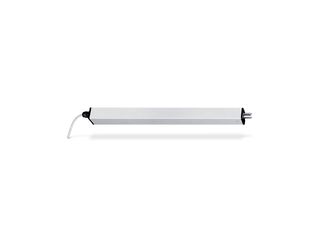

Özellikle ağır çatı pencereleri için elektrikli pistonlu motor. Doğal havalandırma, duman ve ısı tahliye sistemi, doğal etkili duman ve ısı tahliye cihazı (NRWG). Ahşap, PVC veya metal pencerelere montaj imkanı. Yerleşik son pozisyon frenine sahip sağlam ve korozyon dirençli model. En yüksek tasarım talepleri için alüminyum mahfaza. © GEZE GmbH

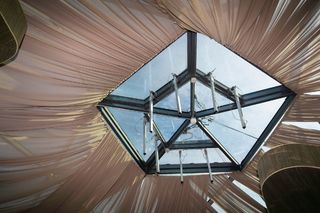

Pistonlu motor E 250 NT Ofis binasında
E 250 NT, bina cephelerinde ve çatı bölgesinde doğrudan açılıma yönelik duman ve ısı tahliye sistemi ve doğal havalandırma gibi büyük kullanım alanına sahip kompakt bir elektrikli pistonlu motordur. Ayrıca, bu, aynı zamanda içe doğru ve dışa doğru açılan, devirmeli, katlamalı ve döner kanatlara sahip pencerede de uygulanabilir. © Jürgen Pollak / GEZE GmbH
Ürünün teknik özellikleri
| E 250 NT | |
| Ölçüler | 40 x 47 mm |
| RWA açılma hızı | 5,7 mm/sn, strok 500: 9,5 mm/sn. |
| Havalandırma açılma hızı | 5 mm/s |
| Basınç kuvveti (maks.) | 750 N |
| Kapalı tutma gücü (maks.) | 2000 N |
| Basma kuvveti | 750 N |
| Çekme kuvveti | 750 N |
| Çalışmada gerilimi | 24 V ± %25 |
| Çalışma gerilimi | 24 V DC |
| Akım alımı | 1.3 A |
| Kullanım alanına göre elektrik tüketimi | Havalandırma (24 V): 0,9 A; RWA (18 V): 1,0 A Strok 500: Havalandırma (24 V): 1,1 A; RWA (18 V): 1,3 A |
| Güç Çekişi | 20 W |
| Çalışma çevrimi | 30 % |
| Bağlantı kablosu uzunluğu | 2 m |
| Bağlantı kablosu özel uzunluk | 5 m, 7.5 m |
| Min. kablo kesiti | 0.75 mm² |
| Anzahl der Adern | 4 kablo_telleri |
| Çalışma sıcaklığı | -5 - 70 °C |
| Koruma türü | IP65 |
| Koruma sınıfı | III |
| Senkron fonksiyonu | Evet |
| İlave kilit mekanizması temin edilebilir | Evet |
| İlave kilit mekanizma türü | Kilit mekanizma tahriği |
| Strok kısaltılışının türü | Ayar cihazı, Fabrika ayarı |
| Limit pozisyonu kapatmasının dışarı sürülmesi | elektronik olarak dahili bir doğrusal kodlayıcı üzerinden |
| Limit pozisyonu kapatmasının geri çekilmesi | Elektronik olarak yol ve yük üzerinden |
| Aşırı yük kapatması | Evet |
| 60 sn içinde komple açılım | evet, 500 mm stroka kadar |
| NRWG kontrol edildi | Evet |
| DDIC ek bilgi | evet, 500 mm stroka kadar |
| Motor senkronizasyon sayısı | 4 |
| KNX- için hazır | Evet |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Pivot açılımlı pencere için DIŞA DOĞRUI AÇILIMLI kasa montajı | Evet |
| Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Döner açılımlı pencere DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
| Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Üstten menteşeli pencere için DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
| Çatı penceresi DIŞA DOĞRU AÇILIMLI | Evet |

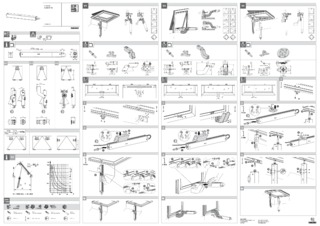

İndirmeler
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Çeşitler ve Montaj malzemeleri
* Sergilenen ürünler hakkında bildirim
Yukarıda belirtilen ürünler, ülkeden ülkeye biçim, tür, nitelik ve fonksiyon (tasarım, boyut, kullanılabilirlik, onaylar, standartlar vs.) açısından değişebilir. Sorularınız için lütfen sizinle ilgilenen GEZE görevlisine başvurun veya bize bir e-posta gönderin E-Mail .
