RWA 110 NT * Dışa doğru açılımlı devirme ve döner kanat pencereler için açma ve kilit mekanizma sistemi
- E 250 NT pistonlu motora ve kilit mekanizmalı bir konsol kitine sahip sistem çözümü
- Pistonlu motoru sayesinde ana kapatma kenarında mekanik kilit mekanizması
- 60 saniyeden daha az bir sürede, düşük milin çalışma mesafesinde büyük açılım menzili
- Geniş pencere kanatları için iki motorlu senkronize mod mümkündür
- IQ windowdrive - Akıllı tahrik kontrol ünitesi
- EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir
Uygulama Alanları
- Dışa açılımlı pencereleri açma ve kilitleme
- Doğal havalandırma, duman ve ısı tahliyesi (DIT), doğal etkili duman ve ısı tahliye cihazı (DDIC)
- Atık hava tahliye ve hava besleme sisteminde kullanılabilir
- Pivot açılımlı, üstten menteşeli ve döner kanatlı dışa açılımlı pencereler
- Ahşap, PVC veya metal pencere montaj
Kaynak objelerde ve videolarda montaj örnekleri

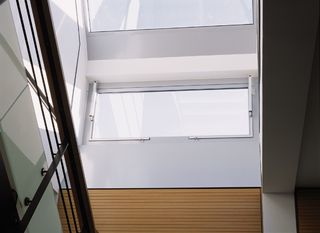

Duman ve ısı tahliye sistemi Affalterbach'taki HWA binicilik salonunda kullanımda olan 110 NT açma ve kilit mekanizma sistemleri

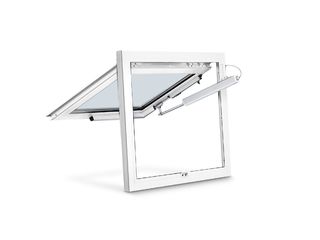

Dışa doğru açılan pencerelerin açılmasını ve kilitlenmesini mümkün kılar, doğal havalandırma, duman ve ısı tahliye sistemi (RWA), doğal etkili duman ve ısı tahliye cihazı (NRWG) © Martin Jakob / GEZE GmbH
GEZE RWA 110 NT açma ve kilitleme sistemi, Budapeşte Ferihegy Havaalanında inşa edildi
GEZE RWA 100E sistemi, dört farklı kurs boyunda sunulmakta ve duman tahliyesi ve içe doğru giden dikdörtgen pencerelerin havalandırılmasında doğal olarak duman ve ısı tahliyesi için kullanılmaktadır. © GEZE GmbH
Ürünün teknik özellikleri
| RWA 110 NT | |
| Yer gereksinimi (min.) | Kanat çerçevesi: min. 33 mm, Taşıyıcı çerçeve: min. 45 mm |
| Ahşap ve alüminyum çerçeve için ana kapama kenarında izin verilen ölçü | 430 - 1200 mm |
| Plastik çerçevede tekli ana kapama kenarının izin verilen ölçüsü | 430 - 800 mm |
| Ahşap ve alüminyum çerçeve için senkron ana kapama kenarında izin verilen ölçü | 850 - 2400 mm |
| Plastik çerçevede senkron ana kapama kenarının izin verilen ölçüsü | 850 - 1600 mm |
| Tekli ve senkron için kanat yükseklikleri | 600 - 1600 mm |
| Basınç kuvveti (maks.) | 750 N |
| Basma kuvveti | 750 N |
| Çekme kuvveti | 750 N |
| Dolgu ağırlığı (maks.) | 30 kg/m² |
| Çalışmada gerilimi | 24 V (+%30 ile -%20 arası) |
| Çalışma gerilimi | 24 V DC |
| Akım alımı | 1 A |
| Kullanım alanına göre elektrik tüketimi | Havalandırma (24 V): 0,9 A, RWA (18 V): 1,0 A |
| Güç Çekişi | 22 W |
| Artık dalgalılık | 20 % |
| Çalışma çevrimi | 30 % |
| Bağlantı kablosu uzunluğu | 2 m |
| Min. kablo kesiti | 0.75 mm² |
| Anzahl der Adern | 4 kablo_telleri |
| Çalışma sıcaklığı | -5 - 75 °C |
| Koruma türü | IP65 |
| Koruma sınıfı | III |
| Kilitleme ve ilave açılar | Evet |
| Limit pozisyonu kapatmasının dışarı sürülmesi | Dahili doğrusal kodlayıcı |
| Limit pozisyonu kapatmasının geri çekilmesi | Dahili doğrusal kodlayıcı |
| Aşırı yük kapatması | Evet |
| NRWG kontrol edildi | Evet |
| KNX- için hazır | Evet |
| Pivot açılımlı pencere için DIŞA DOĞRU AÇILIMLI kanat montajı | Evet |
| Döner açılımlı pencere için DIŞA DOĞRU AÇILIMLI kanat montajı | Evet |
| Üstten menteşeli pencere için DIŞA DOĞRU AÇILIMLI kanat montajı | Evet |
