Slimdrive SC * Yarım dairesel yana kayar kapı çözümleri ve rüzgar yakalama tesislerinin gerçekleştirilmesi için otomatik dairesel yana kayar kapı sistemi
- Sadece 7 cm yükseklikte, gayet sessiz çalışan, uzun ömürlü doğru akım motoru
- Düz sürgülü kapı motorlarından %40 daha fazla açılım menzili
- Çok yönlü tahrik varyantları mümkündür, örneğin çift giriş, köşe kapısı, daire kubbe, yarım daire
- Ağ oluşturmaya uygundur ve açık bir standart (BACnet) kullanılarak bina otomasyonuna entegre edilebilir.
- Kendi başına hata tanıma ve protokol tutma
- Farklı çalışma modları için serbest parametrelenebilen giriş ve çıkışlar
- Elektrik kesintisi gibi güvenlik bakımından önemli hata durumlarında acil durum açma sistemi için entegre akü
- Kendi kendini temizleyen makaralı taşıyıcı bakım çalışmalarını azaltır
- Değişik mekanik ve elektromanyetik kilitler opsiyonel olarak mevcuttur
Uygulama Alanları
- Tek ve iki kanatlı kapı sistemi
- Yoğun geçiş sıklığının olduğu iç ve dış kapılar
- Büyük ışık girişi bulunan muhteşem gösterişli bina girişleri
- Dar kolon-kirişli yapı konstrüksiyonlu bina cepheleri
- En yüksek dizayn talepli cam cepheler
- Düz çizgisel sürme kapılar ile kombinasyonda rüzgar tutma sistemleri
- 800 ile 3000 mm arası açılım menzili mümkündür
- Maksimum 120 kg’a kadar olan kapı kanat ağırlıkları
- Uygun profil sistemi dar çerçeveli ISO cam (ISO-Glas) ve Mono-Cam ve tam cam sistemi (GGS) bulunan profil sistemleridir
Kaynak objelerde ve videolarda montaj örnekleri
Slimdrive SC
Tek ve iki kanatlı kapı sistemleri. Yüksek geçiş yoğunluğuna sahip iç ve dış kapılar. Büyük ışık insidansına sahip, temsili özelliği olan bina girişleri. İnce kolon-kirişli yapılara sahip bina cepheleri. En yüksek tasarım standartlarına sahip cam cepheler. Düz çizgisel sürme kapılar ile kombine rüzgar koruması sistemleri.
Otomatik yarı sürme kapı sistemi Slimdrive SC

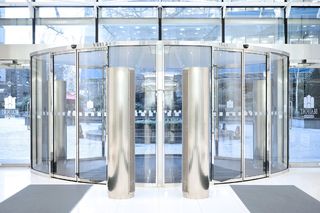

Birleşik Krallık, Londra'daki Beaufort House'da, Slimdrive SC otomatik yarı sürme kapı sistemi, modern tasarımı, optimum engelsiz erişilebilirlik ve geçiş kolaylığı ile birleştirir. © Michael Molloy / GEZE GmbH

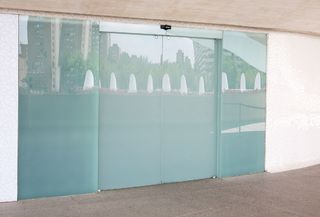

GGS'ye sahip, Slimdrive SC otomatik yarı sürme kapı sistemi
Valencia'daki Palacio de las Artes Reina Sofia'da monte edilen, tam cam sistemine (GGS) sahip, Slimdrive SC otomatik yarı sürme kapı sistemi © Pau Esculies / GEZE GmbH
Otomatik yarı sürme kapı sistemi Slimdrive SC

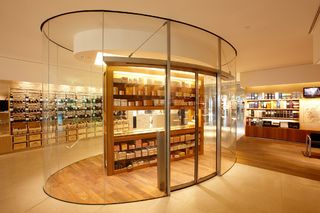

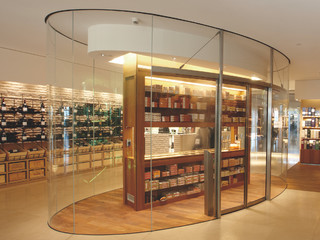

Belçika'da Brüksel Uluslararası Havalimanındaki Sky Shop'ta monte edilen Slimdrive SC otomatik yarı sürme kapı sistemi © Erwin Kamphuis / GEZE GmbH
Otomatik yarı dairesel veya dairesel yana kayar kapı sistemi Slimdrive SC

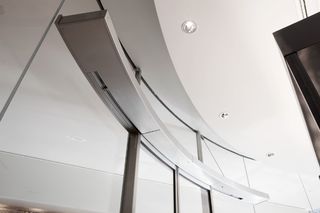

Belçika'da Brüksel Uluslararası Havalimanındaki Sky Shop'ta monte edilen otomatik yarı dairesel veya dairesel yana kayar kapı sistemi Slimdrive SC'nin yakından görünüşü. © Erwin Kamphuis / GEZE GmbH
Otomatik yarı sürme kapı sistemi Slimdrive SC

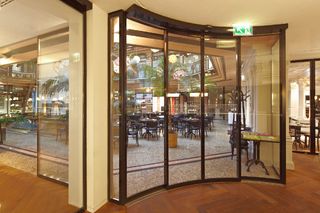

Münih'teki Café Luitpold'da monte edilen otomatik Slimdrive SC yarı sürme kapı sistemi © Robert Sprang / GEZE GmbH
Otomatik yarı sürme kapı sistemi Slimdrive SC

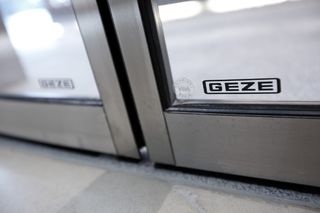

Belçika'da Brüksel Uluslararası Havalimanındaki Sky Shop'ta monte edilen Slimdrive SC otomatik yarı sürme kapı sisteminin yakından görünüşü © Erwin Kamphuis / GEZE GmbH
Otomatik yarı sürme kapı sistemi Slimdrive SC

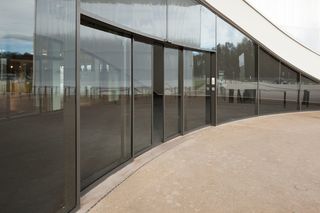

Friedrichshafen Dornier Müzesi'nde monte edilen Slimdrive SC otomatik yarı sürme kapı sistemi © Dirk Wilhelmy / GEZE GmbH
Otomatik yarı dairesel veya dairesel yana kayar kapı sistemi Slimdrive SC
Friedrichshafen Dornier Müzesi'nde monte edilen otomatik yarı dairesel veya dairesel yana kayar kapı sistemi Slimdrive SC. © Dirk Wilhelmy / GEZE GmbH
Otomatik yarı dairesel veya dairesel yana kayar kapı sistemi Slimdrive SC
Hırvatistan-5, Zagreb'de Dışişleri ve Avrupa Entegrasyon Bakanlığı'nda monte edilen, otomatik yarı dairesel veya dairesel yana kayar kapı sistemi Slimdrive SC © Robert Les / GEZE GmbH
Danimarka Rigshospitalet
Slimdrive SC motorlu camdan bombeli bir sürme kapı hasta girişinin döner kapısının önündeki cam bina cephesine entegre edilmiştir. © GEZE GmbH
Ürünün teknik özellikleri
| Slimdrive SC | |
| Engelsiz erişim | Evet |
| Açılma hızı ayarlanabilir (havalandırma) | Evet |
| Kapanma hızı ayarlanabilir | Evet |
| Açılma genişliği 2-kanatlı | 800 mm - 3000 mm |
| Geçiş yüksekliği | 3000 mm |
| Kanopi yüksekliği (min) | 75 mm |
| Kanat ağırlığı (maks.) 1 kanatlı | 120 kg |
| Kanat ağırlığı (maks.) 2 kanatlı | 120 kg |
| Yarıçap (min.) | 1000 mm |
| Hareketli kanat tasarımı | 10 mm lamine emniyet camı, Özel camlar talep üzerine |
| Kenar parçaları tasarımı | 10 mm lamine emniyet camı, 22 mm panel dolgu, Özel camlar talep üzerine |
| Üst yüzey | RAL doğrultusunda toz kaplama, Oksitlenmiş E6/EV1 hafif metal, Örnek doğrultusunda renk eloksal, Dolum paslanmaz çelik parlatılmış, Dolum paslanmaz çelik tanecik 240, Talep halinde özel kaplama |
| Çatı konstrüksiyon tasarımı | Optik sac kapak, Sifonlu su geçirmez tavan, Cam tavan |
| Aydınlatma | Tavan varyant için, Cam tavan için mümkün değil, Müşteri isteğine göre |
| Zemin kaplama | Saf şeritli ayak paspası, Zemin minderi müşteri isteğine göre |
| Hava perdesi sistemi | Tavan konstrüksiyonuna bağlı olarak mümkün |
| Dış tarafta ortada cephe bağlantısı | Evet |
| Talep halinde özel ek fonksiyon | Evet |
| Ovládání | Program şalteri DPS, Program şalteri Tuşlu Program Şalteri, Bina idare teknolojisi üzerinden kontrol ünitesi, PC, Kontrol ünitesi, Merkez |
| Standartlara uygunluk | DIN 18650, EN 16005 |
