DIT kontrol üniteleri

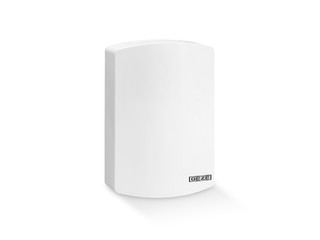

THZ N4 * Duman tahliyesi ve küçük DIT sistemleri için kompakt kasada merdiven boşluğu kontrol paneli
- PVC kasalı kompakt ve göze hitap eden dizayn
- Geniş kapsamlı parametre ayar seçenekleri sayesinde en yüksek esneklik
- VdS onayı ve TÜV denetimi ile onaylanmış emniyet ve güvenilirlik
- Potansiyel farkı olmayan kontaklar üzerinden birden fazla MBK’nin birbirine bağlanması
- Servis terminali ST 220 ile hızlı ve kolay kullanıma alma
- Kolay ve hızlı montaj
Uygulama Alanları
- Merdiven boşluklarında duman tahliyesi
- Yangın bölümlü küçük DIT çözümleri için
- Duman dedektörü, FT 4 basmalı buton, Yangın alarm merkezi elektrik bağlantısı, havalandırma anahtarı ve hava durumu algılama sensörü için bağlantı olanakları
- Toplam elektrik tüketimi 4,5 A olan DIT motorları için
- Yangın durumunda, duman ve ısı tahliyesi için elektro motorlu 24 V motorlarının kontrol ünitesi
- Kontrollü bir doğal havalandırmanın kontrol ünitesi
- Yeni binalar ve ilave donanım için uygun

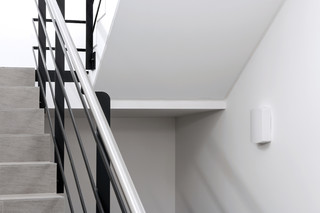

Kaynak objelerde ve videolarda montaj örnekleri
THZ N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
Ürünün teknik özellikleri
| THZ N4 | |
| Ölçüler | 193 x 285 x 89 mm |
| Genişlik | 193 mm |
| Yükseklik | 285 mm |
| Derinlik | 89 mm |
| Malzeme | PVC |
| Renk | beyaz RAL 9016 |
| Koruma türü | IP30 |
| Çalışma sıcaklığı | -5 - 40 °C |
| Çalışma gerilimi | 230 V AC |
| Güç çekişi (maks.) | 120 W |
| Kablo kesiti / Şebeke | 1.5 mm² |
| Çıkış gerilimi | 24 V DC +/-15% |
| Artık dalgalılık | 2 % |
| Çıkış akımı (maks.) | 4.5 A |
| Maksimum çıkış akımında çalışma süresi | 30 % |
| Motor bağlantısı bağlantı çapraz kesiti | 4 mm² |
| Akü kapasitesi | 2.3 Ah |
| Alarm grubu | 1 |
| Havalandırma grubu | 1 x |
| Birçok merkezin ağ bağlantısı | 10 merkeze kadar alarm için sinyal ve sıfırlama bağlantıları için iletişim |
| Mevcut sinyal çıkışları | 3 parametre ayarlı kontrol kontağı |
| Mekezlerin parametre ayarı | Servis tuşları ve 5 LED veya ST 220 |
| Standartlara uygunluk | EN 12101-10, ISO 21927-9 |
| İzin belgeleri | VdS |
Çeşitler ve Montaj malzemeleri
* Sergilenen ürünler hakkında bildirim
Yukarıda belirtilen ürünler, ülkeden ülkeye biçim, tür, nitelik ve fonksiyon (tasarım, boyut, kullanılabilirlik, onaylar, standartlar vs.) açısından değişebilir. Sorularınız için lütfen sizinle ilgilenen GEZE görevlisine başvurun veya bize bir e-posta gönderin E-Mail .
