Slimchain 230 V * 230 V modelde birçok kullanım olanakları bulunan göze hitap eden dizaynlı zincirli motor
- Dar ve şık görünüm optimum cephe desenine entegre edilmektedir
- Smart fix montaj sistemi ile kolay ve hızlı montaj
- Kablo fişi bulunan bir bağlantı terminali sayesinde tahrik ünitesi doğrudan 230 V akım değerine bağlanabilmektedir
- 230 V gizli kablo girişi

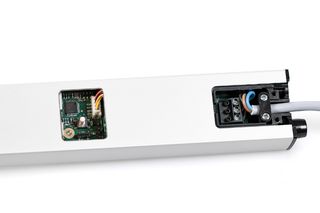

- Servis kapağı üzerinden parametre ayarı için elektroniğe doğrudan giriş
- Serbest ayarlı ayarlanabilen tahrik stroku
Uygulama Alanları
- Cephe alanında doğal havalandırma
- Pivot açılımlı, üstten menteşeli ve döner kanatlı içe doğru ve dışa açılımlı pencereler
- Dışa doğru açılımlı indirip katlamalı pencere
- Ahşap, PVC veya metal pencere montaj
- Kanat, kasa veya entegre montaj şekli
Güvenlik notu
Aşağı düşen pencere kanat’ları çevrede bulunan insanların canı ve hayatı için önemli bir tehlike oluşturabilirler Bu nedenle GEZE motor’larının pivot açılımlı pencerelerde kullanılmasında GEZE emniyet makası makaslarının kullanılması zorunlu bir mecburiyettir
Ürünün teknik özellikleri
| Slimchain 230 V | |
| Ölçüler | 25 x 44 mm |
| Çerçeve üzerinde ihtiyaç duyulan yer (min.) | İçe açılımlı çerçeve montajı: 40 mm, İçe açılımlı kanat montajı: 16/21 mm,Dışa açılımlı çerçeve montajı: 31 mm |
| Kanat üzerinde ihtiyaç duyulan yer (min.) | İçe açılımlı çerçeve montajı: 40 mm, İçe açılımlı kanat montajı: 34/29 mm,Dışa açılımlı çerçeve montajı: 19 mm |
| Havalandırma açılma hızı | 5 mm/s |
| Kapatma hızı (maks.) | 5 mm/s |
| Basınç kuvveti (maks.) | 100 N (stroka bağlı), bkz. güç aktarım yolu diyagramı |
| Kapalı tutma gücü (maks.) | 2000 N |
| Çekme kuvveti | 300 N |
| Kanat ağırlığı | 200 kg* |
| Bini bölgesi | 0 - 23 mm (uygulama ve konsol kitine bağlı olarak) |
| Çalışmada gerilimi | 230 V ± %10 |
| Çalışma gerilimi | 230 V |
| Akım alımı | 0.3 A |
| Güç Çekişi | 30 W |
| Çalışma çevrimi | 30 % |
| Bağlantı kablosu özel uzunluk | 5 m, 7.5 m |
| Min. kablo kesiti | 0.75 mm² |
| Anzahl der Adern | 3 kablo_telleri |
| Çalışma sıcaklığı | -5 - 70 °C |
| Koruma türü | IP30 |
| Koruma sınıfı | II |
| Açılma hızı ayarlanabilir (havalandırma) | Evet |
| Strok kısaltılışının türü | Ayar cihazı, Fabrika ayarı |
| Limit pozisyonu kapatmasının dışarı sürülmesi | elektronik olarak dahili bir doğrusal kodlayıcı üzerinden |
| Limit pozisyonu kapatmasının geri çekilmesi | Elektronik olarak elektrik tüketimi üzerinden |
| Aşırı yük kapatması | Evet |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Pivot açılımlı pencere için DIŞA DOĞRUI AÇILIMLI kasa montajı | Evet |
| Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Döner açılımlı pencere DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
| Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Üstten menteşeli pencere için DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
| Kaydırmalı üstten dönel pencere için DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
İndirmeler
LABELLING OBLIGATION: © GEZE GmbH
Çeşitler ve Montaj malzemeleri
* Sergilenen ürünler hakkında bildirim
Yukarıda belirtilen ürünler, ülkeden ülkeye biçim, tür, nitelik ve fonksiyon (tasarım, boyut, kullanılabilirlik, onaylar, standartlar vs.) açısından değişebilir. Sorularınız için lütfen sizinle ilgilenen GEZE görevlisine başvurun veya bize bir e-posta gönderin E-Mail .
