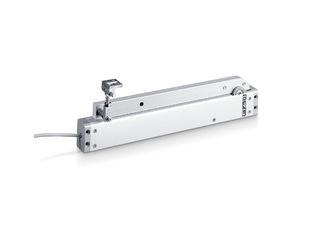

RWA K 600 F * Pencerelere montaj şekli için katlanır kollu motor
- 60 saniyeden daha az bir sürede 90° pencere açma mekanizması
- Yüksek torklu güçlü motor
- Fiş yardımı ile bağlantı kutusu kablosu kolayca değiştirilebilir
- Geri bildirim için entegre sinyal kontrol kontağı
- Harici bir kontrol cihazı olmadan maksimum iki motoru çalıştırabilen entegre senkronizasyon kontrol ünitesi
- EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir
Uygulama Alanları
- DIT (duman ve ısı tahliyesi) ve doğal havalandırma (24 V)
- Devirmeli içe doğru açılımlı pencere, katlamalı ve döner kanatlı pencereler
- Ahşap, PVC veya metal pencere montaj
- Kasa montajı

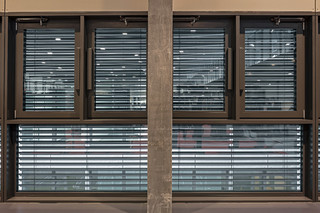

Kaynak objelerde ve videolarda montaj örnekleri
Montreux tren istasyonunun dış görünümü
Montreux tren istasyonunun dış görünümü © Lorenz Frey / GEZE GmbH
Montreux tren istasyonunun dış görünümü
Montreux tren istasyonunun dış görünümü © Lorenz Frey / GEZE GmbH
Montreux tren istasyonunun dış görünümü
Montreux tren istasyonunun dış görünümü © Lorenz Frey / GEZE GmbH
Montreux tren istasyonunun dış görünümü
Montreux tren istasyonunun dış görünümü © Lorenz Frey / GEZE GmbH
Montreux tren istasyonunun dış görünümü
Montreux tren istasyonunun dış görünümü © Lorenz Frey / GEZE GmbH
Katlanır kollu motor K 600 F Montreux tren istasyonu
Pencerelere montaj şekli için katlanır kollu motor © Lorenz Frey / GEZE GmbH
Montreux tren istasyonunun Seyahat acentası iç mekan girişi
Montreux tren istasyonu seyahat acentası girişi © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreaux tren istasyonu tarihi merdiven © Lorenz Frey / GEZE GmbH
Katlanır kollu motor K 600 F Montreux tren istasyonu
Pencerelere montaj şekli için katlanır kollu motor © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreux Tren istasyonu iç mekan © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreaux tren istasyonu tarihi merdiven © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreaux tren istasyonu tarihi merdiven © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreaux tren istasyonu tarihi merdiven © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreaux tren istasyonu tarihi merdiven © Lorenz Frey / GEZE GmbH
Katlanır kollu motor K 600 F Montreux tren istasyonu
Pencerelere montaj şekli için katlanır kollu motor © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Montreux Tren İstasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Montreux Tren İstasyonu
Tarihi merdiven © Lorenz Frey / GEZE GmbH
Montreux Tren İstasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Montreux Tren İstasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Flatscan W sağ Montreux Tren İstasyonu
Flatscan W sağ Montreux Tren İstasyonu © Lorenz Frey / GEZE GmbH
Flatscan W sol Montreux Tren İstasyonu
Flatscan W sol Montreux Tren İstasyonu © Lorenz Frey / GEZE GmbH
Katlanır kollu motor K 600 F Montreux tren istasyonu
Pencerelere montaj şekli için katlanır kollu motor © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreux Tren İstasyonu Eczane iç mekan © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Montreux Tren İstasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Powerchain zincirli motor Montreux tren istasyonu
Büyük açılım menzili gerektiren büyük ve ağır pencere elemanları için zincirli motor © Lorenz Frey / GEZE GmbH
Montreux Tren istasyonu iç mekan
Montreaux tren istasyonu tarihi merdiven © Lorenz Frey / GEZE GmbH
Ürünün teknik özellikleri
| RWA K 600 F | |
| Ölçüler | 421 x 40 x 86 mm |
| Gövde malzemesi | Alüminyum |
| Basma kuvveti | 600 N |
| Çekme kuvveti | 600 N |
| Çalışmada gerilimi | 24 V ± %25 |
| Çalışma gerilimi | 24 V DC |
| Akım alımı | 1.4 A |
| Artık dalgalılık | 20 % |
| Çalışma çevrimi | 30 % |
| Bağlantı kablosu uzunluğu | 5 m |
| Bağlantı kablosu özel uzunluk | 10 m |
| Min. kablo kesiti | 0.5 mm² |
| Anzahl der Adern | 5 kablo_telleri |
| Çalışma sıcaklığı | -5 - 75 °C |
| Koruma türü | IP32 |
| Koruma sınıfı | III |
| Senkron fonksiyonu | Evet |
| İlave kilit mekanizması temin edilebilir | Evet |
| İlave kilit mekanizma türü | Kilit mekanizma tahriği |
| Strok kısaltılışının türü | Ayar cihazı |
| Limit pozisyonu kapatmasının dışarı sürülmesi | Dahili doğrusal kodlayıcı |
| Limit pozisyonu kapatmasının geri çekilmesi | Dahili doğrusal kodlayıcı |
| Aşırı yük kapatması | Evet |
| NRWG kontrol edildi | Evet |
| Motor senkronizasyon sayısı | 2 |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
