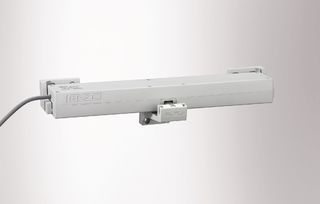

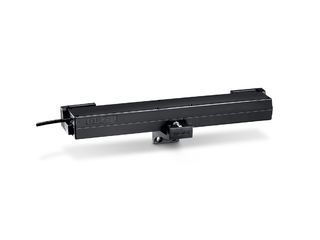

ECchain * Havalandırma modu çalıştırmada basit otomasyonlar için evrensel konsollu zincirli motor
- Havalandırma uygulamaları için 230 V düşük masraflı ve yüksek performanslı zincirli motor
- Farklı havalandırma kontrol birimi talepleri için 200 mm veya 400 mm'ye ayarlanabilen piston ayarı
- Piyasaya uygun profil sistemi için evrensel askı ve konsol
- Hızlı ve kolay montaj kiti
- Küçük ışıklıklarda değişik şekilde kullanılma özelliği
Uygulama Alanları
- Şahsi konutlara da özel doğal havalandırma (230 V)
- Pivot açılımlı, üstten menteşeli ve döner kanatlı içe doğru ve dışa açılımlı pencereler
- Ahşap, PVC veya metal pencere montaj
- Kasa montajı
Güvenlik notu
Aşağı düşen pencere kanat’ları çevrede bulunan insanların canı ve hayatı için önemli bir tehlike oluşturabilirler Bu nedenle GEZE motor’larının pivot açılımlı pencerelerde kullanılmasında GEZE emniyet makası makaslarının kullanılması zorunlu bir mecburiyettir
Ürünün teknik özellikleri
| ECchain | |
| Ölçüler | 409 x 44 x 63 mm |
| Çerçeve üzerinde ihtiyaç duyulan yer (min.) | İçe açılımlı çerçeve montajı: 55 mm,Dışa açılımlı çerçeve montajı: 35 mm |
| Kanat üzerinde ihtiyaç duyulan yer (min.) | İçe açılımlı çerçeve montajı: 37 mm,Dışa açılımlı çerçeve montajı: 20 mm |
| Havalandırma açılma hızı | 9 mm/s |
| Kapatma hızı (maks.) | 9 mm/s |
| Basınç kuvveti (maks.) | 250 N |
| Kapalı tutma gücü (maks.) | 1800 N |
| Çekme kuvveti | 250 N |
| Kanat ağırlığı | 200 kg* |
| Bini bölgesi | 10 - 23 mm |
| Çalışmada gerilimi | 230 V ± %10 |
| Çalışma gerilimi | 230 V |
| Akım alımı | 0.13 A |
| Güç Çekişi | 30 W |
| Çalışma çevrimi | 30 % |
| Min. kablo kesiti | 0.75 mm² |
| Anzahl der Adern | 4 kablo_telleri |
| Çalışma sıcaklığı | -5 - 60 °C |
| Koruma türü | IP30 |
| Koruma sınıfı | II |
| Limit pozisyonu kapatmasının dışarı sürülmesi | Durdurma şalteri |
| Limit pozisyonu kapatmasının geri çekilmesi | Elektronik olarak elektrik tüketimi üzerinden |
| Aşırı yük kapatması | Evet |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Döner açılımlı pencere DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
| Üstten menteşeli pencere için DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
