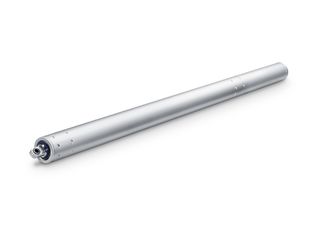

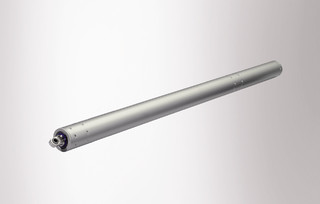

E 1500 S * Yüksek açılım türü ve kapanma hızı bulunan pistonlu motor
- Yüksek basınç kuvveti ve yüksek hız
- Maksimum 1000 mm açılım menziline 60 saniyeden daha az bir sürede ulaşılır
- Sağlam, korozyon direnci olan dahili son pozisyon freni bulunan model
- 1200 mm’yi aşan kanat eni için senkron tahrik cinsi mevcuttur
- En yüksek dizayn talepleri için alüminyum gövde
- Geniş kapsamlı konsollar ana ve yan kapatma kenarı için çok yönlü montaj olanağı sağlamaktadır
- Harici kontrol ünitesiz senkronize motor seti
- EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir
Uygulama Alanları

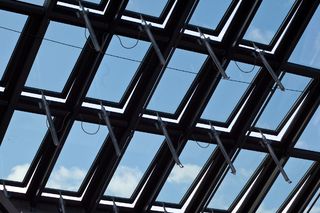

- Tavan alanında ağır pencereler
- Doğal havalandırma, duman ve ısı tahliyesi (DIT), doğal etkili duman ve ısı tahliye cihazı (DDIC)
- Atık hava tahliye sisteminde kullanım
- Ahşap, PVC veya metal pencere montaj
Ürünün teknik özellikleri
| E 1500 S | |
| Ölçüler | 50 x 50 mm |
| RWA açılma hızı | 16 mm/sn. |
| Havalandırma açılma hızı | 16 mm/s |
| Kapatma hızı (maks.) | 16 mm/s |
| Basınç kuvveti (maks.) | 1500 N |
| Kapalı tutma gücü (maks.) | 25000 N |
| Basma kuvveti | 1500 N |
| Çekme kuvveti | 1500 N |
| Çalışmada gerilimi | 24 V ± %25 |
| Çalışma gerilimi | 24 V DC |
| Akım alımı | 4 A |
| Güç Çekişi | 72 W |
| Artık dalgalılık | 20 % |
| Çalışma çevrimi | 30 % |
| Bağlantı kablosu uzunluğu | 3 m |
| Bağlantı kablosu özel uzunluk | 5 m, 10 m |
| Min. kablo kesiti | 1 mm² |
| Anzahl der Adern | 3 kablo_telleri |
| Çalışma sıcaklığı | -5 - 75 °C |
| Koruma türü | IP54 |
| Koruma sınıfı | III |
| Senkron fonksiyonu | Evet |
| İlave kilit mekanizma türü | Kilit mekanizma tahriği |
| Strok kısaltılışının türü | Fabrika ayarı |
| Limit pozisyonu kapatmasının dışarı sürülmesi | elektronik |
| Limit pozisyonu kapatmasının geri çekilmesi | elektronik |
| Aşırı yük kapatması | Evet |
| 60 sn içinde komple açılım | evet, 1000 mm stroka kadar |
| NRWG kontrol edildi | Evet |
| DDIC ek bilgi | evet, 1000 mm stroka kadar |
| Motor senkronizasyon sayısı | 4 |
| Çatı penceresi DIŞA DOĞRU AÇILIMLI | Evet |
İndirmeler
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Michael Eckmann / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Çeşitler ve Montaj malzemeleri
* Sergilenen ürünler hakkında bildirim
Yukarıda belirtilen ürünler, ülkeden ülkeye biçim, tür, nitelik ve fonksiyon (tasarım, boyut, kullanılabilirlik, onaylar, standartlar vs.) açısından değişebilir. Sorularınız için lütfen sizinle ilgilenen GEZE görevlisine başvurun veya bize bir e-posta gönderin E-Mail .
