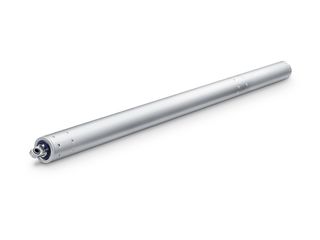

E 1500 N * Bina cephesi ve tavan alanlarında ağır kanat için dar ebatlı pistonlu motor
- En yüksek dizayn talepleri için dar ebatlar ve alüminyum gövde
- Sağlam, korozyon direnci olan dahili son pozisyon freni bulunan model
- 1200 mm’yi aşan kanat eni için senkron tahrik cinsi mevcuttur
- Geniş kapsamlı konsollar ana ve yan kapatma kenarı için çok yönlü montaj olanağı sağlamaktadır
- Harici kontrol ünitesiz senkronize motor seti
Uygulama Alanları

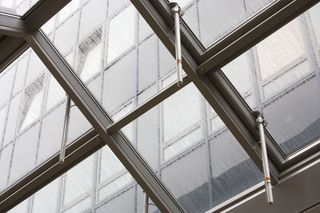

- Bina cephesi ve çatı alanında ağır pencere elemanları
- Doğal havalandırma, duman ve ısı tahliyesi (DIT)
- Pivot açılımlı, üstten menteşeli ve döner kanatlı içe doğru ve dışa açılımlı pencereler ve ayrıca çatı pencereleri
- Atık hava tahliye ve hava besleme sisteminde kullanılabilir
- Ahşap, PVC veya metal pencere montaj
Ürünün teknik özellikleri
| E 1500 N | |
| Ölçüler | 36 x 36 mm |
| RWA açılma hızı | 4 mm/s |
| Havalandırma açılma hızı | 4 mm/s |
| Kapatma hızı (maks.) | 4 mm/s |
| Kapalı tutma gücü (maks.) | 5000 N |
| Basma kuvveti | 1600 N |
| Çekme kuvveti | 1600 N |
| Çalışmada gerilimi | 24 V (+%25 ile -%20 arası) |
| Çalışma gerilimi | 24 V DC |
| Akım alımı | 1.2 A |
| Güç Çekişi | 29 W |
| Artık dalgalılık | 20 % |
| Çalışma çevrimi | 30 % |
| Bağlantı kablosu uzunluğu | 2.5 m |
| Bağlantı kablosu özel uzunluk | 5 m, 10 m |
| Min. kablo kesiti | 1 mm² |
| Anzahl der Adern | 3 kablo_telleri |
| Çalışma sıcaklığı | -5 - 75 °C |
| Koruma türü | IP65 |
| Koruma sınıfı | III |
| Senkron fonksiyonu | Evet |
| İlave kilit mekanizma türü | Kilit mekanizma tahriği |
| Strok kısaltılışının türü | Fabrika ayarı |
| Limit pozisyonu kapatmasının dışarı sürülmesi | elektronik |
| Limit pozisyonu kapatmasının geri çekilmesi | elektronik |
| Aşırı yük kapatması | Evet |
| 60 sn içinde komple açılım | evet, 300 mm stroka kadar |
| Motor senkronizasyon sayısı | 4 |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Pivot açılımlı pencere için DIŞA DOĞRUI AÇILIMLI kasa montajı | Evet |
| Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Döner açılımlı pencere DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
| Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
| Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Üstten menteşeli pencere için DIŞA DOĞRU AÇILIMLI kasa montajı | Evet |
| Çatı penceresi DIŞA DOĞRU AÇILIMLI | Evet |
