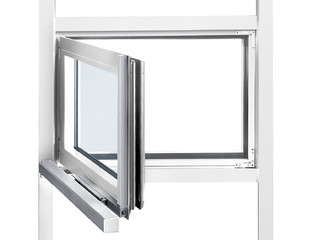

RWA 105 NT * Kolon-kirişli yapı konstrüksiyonları için açma ve kilit mekanizma sistemleri
- E 250 NT pistonlu motora ve kilit mekanizmalı bir konsol kitine sahip sistem çözümü
- Pistonlu motor sayesinde ana kapatma kenarında çift mekanik kilit mekanizması
- Kasa üzerinde çok az yer gereksinimi
- 60 saniyeden daha az bir sürede, düşük milin çalışma mesafesinde büyük açılım menzili
- Geniş pencere kanatları için iki motorlu senkronize mod mümkündür
- IQ windowdrive - Akıllı tahrik kontrol ünitesi
- EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir
Uygulama Alanları
- Doğal havalandırma, duman ve ısı tahliyesi (DIT), doğal etkili duman ve ısı tahliye cihazı (DDIC)
- Orta kolon-kirişli cephelerde Pivot açılımlı, üstten menteşeli ve döner kanatlı içe doğru açılımlı pencereleri açma ve kilitleme
- Ahşap, PVC veya metal pencere montaj
Kaynak objelerde ve videolarda montaj örnekleri
LTU Arena'da RWA 105 NT
Pistonlu motor sayesinde ana kapatma kenarında çift mekanik kilitleme © MM Fotowerbung / GEZE GmbH
LTU Arena'da RWA 105 NT
Düsseldorf LTU Arena'da bulunan duman ve ısı tahliyesi ve pencere teknolojisi 105 NT montaj örneği. © MM Fotowerbung / GEZE GmbH

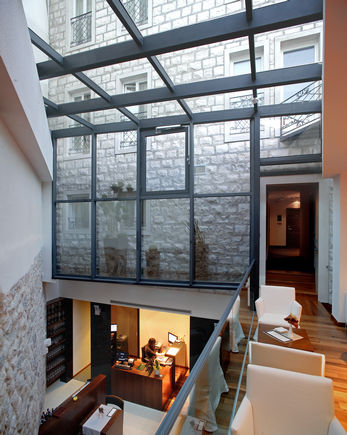

RWA 105 NT
Kolon-kirişli cephelerde devirme, katlama ve döner kanatlara sahip içe doğru açılan pencerelerin açılması ve kilitlenmesi. IQ windowdrive - Akıllı tahrik kontrol ünitesi. © Robert Les / GEZE GmbH
LTU Arena'da RWA 105 NT
60 saniyeden kısa sürede düşük milin çalışma mesafesi ile geniş açılım menzili © MM Fotowerbung / GEZE GmbH
Ürünün teknik özellikleri
| RWA 105 NT | |
| Yer gereksinimi (min.) | Taşıyıcı çerçeve: 18 mm, kanat: 38 mm, kiriş/ kolon yüksekliği maks. 125 mm |
| Ahşap ve alüminyum çerçeve için ana kapama kenarında izin verilen ölçü | Stroka bağlı olarak |
| Plastik çerçevede tekli ana kapama kenarının izin verilen ölçüsü | Stroka bağlı olarak |
| Ahşap ve alüminyum çerçeve için senkron ana kapama kenarında izin verilen ölçü | Stroka bağlı olarak |
| Plastik çerçevede senkron ana kapama kenarının izin verilen ölçüsü | Stroka bağlı olarak |
| Tekli ve senkron için kanat yükseklikleri | Stroka bağlı olarak |
| Basınç kuvveti (maks.) | 750 N |
| Basma kuvveti | 750 N |
| Çekme kuvveti | 750 N |
| Dolgu ağırlığı (maks.) | 30 kg/m² |
| Çalışmada gerilimi | 24 V (+%30 ile -%20 arası) |
| Çalışma gerilimi | 24 V DC |
| Akım alımı | 1 A |
| Kullanım alanına göre elektrik tüketimi | Havalandırma (24 V): 0,9 A, RWA (18 V): 1,0 A |
| Güç Çekişi | 22 W |
| Artık dalgalılık | 20 % |
| Çalışma çevrimi | 30 % |
| Bağlantı kablosu uzunluğu | 2 m |
| Min. kablo kesiti | 0.75 mm² |
| Anzahl der Adern | 4 kablo_telleri |
| Çalışma sıcaklığı | -5 - 75 °C |
| Koruma türü | IP65 |
| Koruma sınıfı | III |
| Kilitleme ve ilave açılar | Evet |
| Limit pozisyonu kapatmasının dışarı sürülmesi | Dahili doğrusal kodlayıcı |
| Limit pozisyonu kapatmasının geri çekilmesi | Dahili doğrusal kodlayıcı |
| Aşırı yük kapatması | Evet |
| NRWG kontrol edildi | Evet |
| KNX- için hazır | Evet |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
| Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Evet |
