Kayma rayı 1-kanatlı

TS 5000 * Kanat eni 1400 mm’ye kadar tek kanatlı kapı'lar için üstten monte kapı hidroliği, raylı

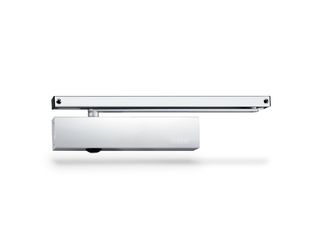

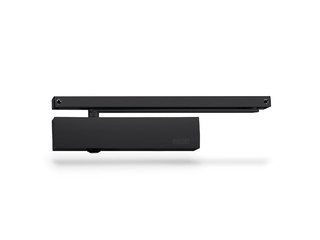

Kapı hidroliği TS 5000 TS 5000, Tek kanatlı kapılar için üstten monte kapı hidroliği, raylı

EN2-6’nın serbest ayarlanabilir kapatma kuvveti
Sağdan ve soldan menteşeli kapılar için yer değiştirmeden uygulanabilir
Kapalı konuma gelmeden kısa bir süre önce kapıyı hızlandıran hidrolik son stoper
Kapanma hızı isteğe göre ayarlanabilir
Entegre açma süspansiyonu, hızlı açılan kapıları frenler
Ayarın kolay kontrol edilmesi için optik kapatma kuvveti göstergesi

Bütün fonksiyonlar ön taraftan ayarlanabilir

Bizimle iletişime geçin

Bu raylı, üstten montajlı kapı hidroliği tek kanatlı kapı'lar için net bir hat istikameti sunmaktadır. Bu kapı hidroliği yangın ve duman geçirmez kapı montajı için müsaadelidir

Uygulama Alanları

Yangın ve duman geçirmez kapılar
Sağ ve sol tek yöne açılımlı kapılar
Kanat eni 1400 mm’ye kadar tek yöne açılımlı kapılar

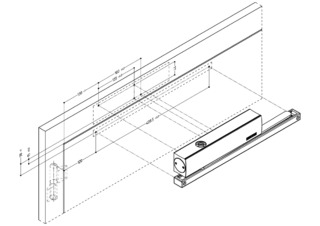

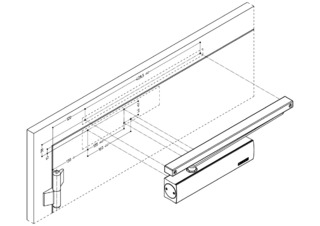

Kanat montajı menteşe tarafı ve baş montajı menteşesiz tarafı

Kaynak objelerde ve videolarda montaj örnekleri

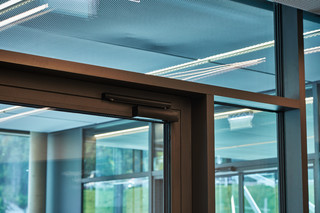

Modern döner kapılar için zarif tasarım: GEZE TS 5000 kapı kapatıcısı

TS 5000, kapıları güvenilir bir şekilde kapatır ve mimariye iyi uyum sağlar © Nicolas Thome / GEZE GmbH

Ürünün teknik özellikleri

	TS 5000
Kanat enine kadar (maks.) mm olarak DIN 18040 uyarınca engelsiz erişim	1100 mm
Kanat eni (maks.)	1400 mm
Montaj şekli	Kanat montajı menteşe tarafı, Baş montajı menteşesiz tarafı
Açılma açısı (maks.)	180 °
Yangına dayanıklı kapı'lara uygunluk	Evet
Kapatma kuvveti ayarlanabilir	Evet, serbest ayarlı
Kapanma hızı ayarlanabilir	Evet
Son stoper ayarlanabilir	Evet, valf üzerinden
Entegre açma süspansiyonu	Evet, hidrolik üzerinden ayarlanabilir
Kapatma kuvveti ayar pozisyonu	Ön taraf
Optik kapatma kuvveti göstergesi	Evet
Sabitleme	İsteğe bağlı

İndirmeler

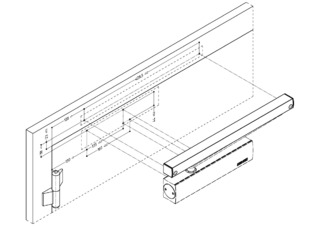

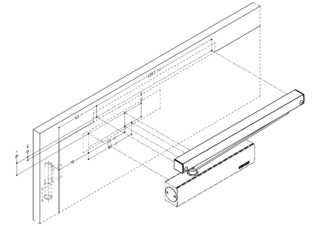

3D modeli

3B Model TS 5000 SoftCloser/ TS 5000 ECline/ TS 5000/ TS 5000 S/ TS 5000 S ECline Montaj plakası (.stp | 3 MB)

3D Model montaj plakası TS 5000/ TS 5000 SoftClose/ TS 5000 ECline / TS 5000 S/ TS 5000 S ECline (.stp | 3 MB)

3D model montaj plakası TS 5000/TS 5000 SoftClose/TS 5000 ECline/TS 5000 S/TS 5000 S ECline (.stp | 7 MB)

GEZE 3B Modeli T-Stop Kayma rayı (.stp | 514 KB)

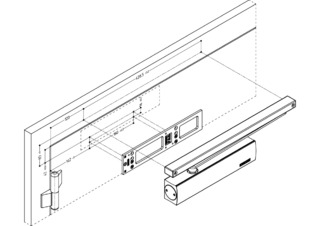

GEZE 3B Modeli TS 5000 Montaj plakası (.stp | 6 MB)

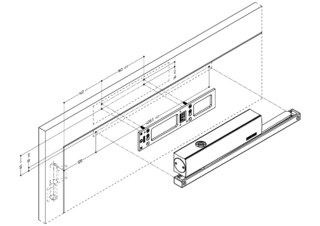

Menteşe tarafı baş montajında montaj plakası olmadan standart kayma raylı TS 5000 ve varyasyonları çizimi (.pdf | 18 KB)

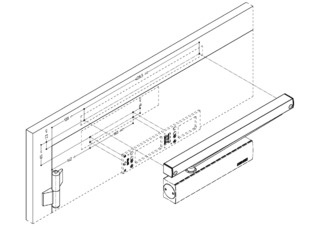

Menteşe tarafı kanat montajında montaj plakalı ve standart kayma raylı TS 5000 ve varyasyonları çizimi (.pdf | 39 KB)

Menteşe tarafı kanat montajında montaj plakalı ve T stop kayma raylı TS 5000 ve varyasyonları çizimi (.pdf | 42 KB)

Menteşe tarafı kanat montajında montaj plakası olmadan standart kayma raylı TS 5000 ve varyasyonları çizimi (.pdf | 16 KB)

Menteşe tarafı kanat montajında montaj plakası olmadan T stop kayma raylı TS 5000 ve varyasyonları çizimi (.pdf | 19 KB)

menteşesiz taraf baş montajında montaj plakalı ve standart kayma raylı TS 5000 ve varyasyonları çizimi (.pdf | 54 KB)

menteşesiz taraf kanat montajında montaj plakası olmadan T stop kayma raylı TS 5000 ve varyasyonları çizimi (.pdf | 19 KB)

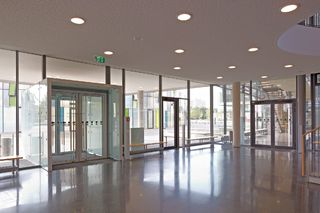

Montaj örneği

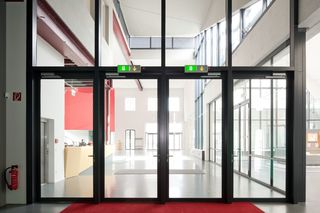

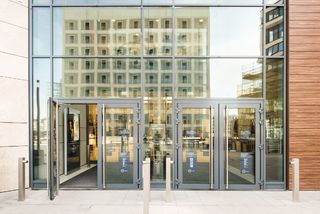

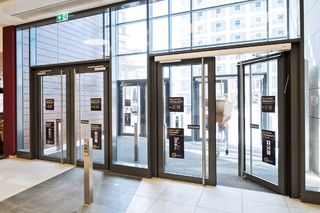

Döner kapı ve acil çıkışlı Meslek okulu merkezi girişi

LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH

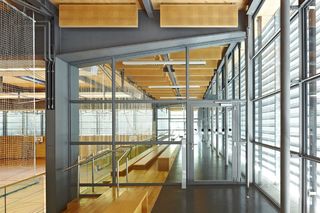

Hırvatistan'ın Zadar şehrindeki Spor Salonunda monte edilmiş üstten montajlı kapı hidroliği TS 5000.
